Amici del Motorsport clan, dopo essermi cimentato nel realizzare la mia postazione di guida F1, mi sono reso conto che, partecipando al nostro campionato online di F1, la mia PS4 riscalda parecchio! Cosi ho deciso di mostrarvi come costruire una base di raffreddamento per PS4 fai da te!
Problema surriscalmento Playstation 4: costruire una base di raffreddamento PS4 in casa
Con un pĂČ di manualitĂ , fantasia e immaginazione, ho sempre pensato che tutto e realizzabile. Con lâaiuto di alcune ventole da PC e un pannellino di plexiglass, ho iniziato il progetto.

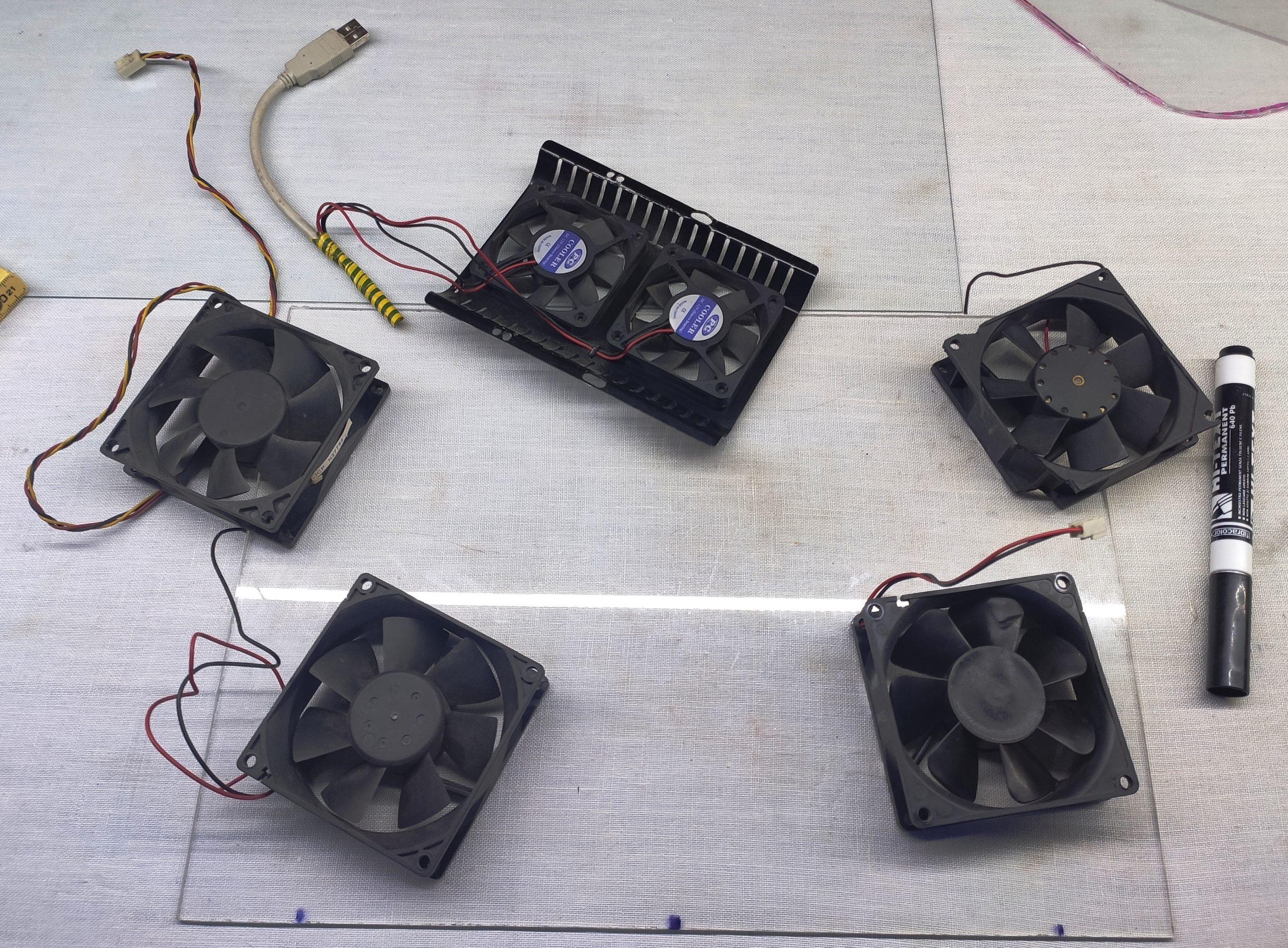

Dove trovare le ventoline
Procurare le ventoline non Ăš stato particolarmente difficile, dato che le avevo messe da parte nel tempo recuperandole da vecchi PC dismessi. Eâ possibile trovare le ventoline anche sui mercatini dellâusato per pochi euro. On-line Ăš possibile acquistare ventoline di diverse dimensioni e con led luminosi incorporati, cosi da personalizzare la vostra base.
Esiste in commercio e in diverse configurazioni, il supporto verticale con ventola di raffreddamento e stazione di ricarica per dual controller con indicatori led, ma il mio obbiettivo Ú quello di crearne uno a costo zero e con materiali recuperati in casa!
Quali attrezzi e materiali ci occorrono per realizzare il progetto
E bene tenere in casa qualche attrezzo utile per il fai da te. Qui di seguito vi elenco gli utensili ed i materiali da me usati per realizzare la mia base di raffreddamento per PS4.
Utensili generici (io ho una valigia completa di attrezzi)
Saldatore a stagno o in alternativa giunta cavo
Trapano o utensile multifunzione
Pannellino in plexiglass 30x30x2.5 o in alternativa potreste usare del legno, plastica, metallo
 2 Led spia 12V
Barre filettate o staffe (utili per comporre la base)
Spinotto USB ( recuperabile da vecchi carica batterie)
Piattina rosso nera (utile per il collegamento allâalimentazione tra ventoline e led)
Prima cosa fondamentale Ăš prendere le dimensioni della PS4. Nel mio caso Ăš la slim che misura 26.5L X 26.5P X 4H cm.
Fase 1: Supporti ventoline

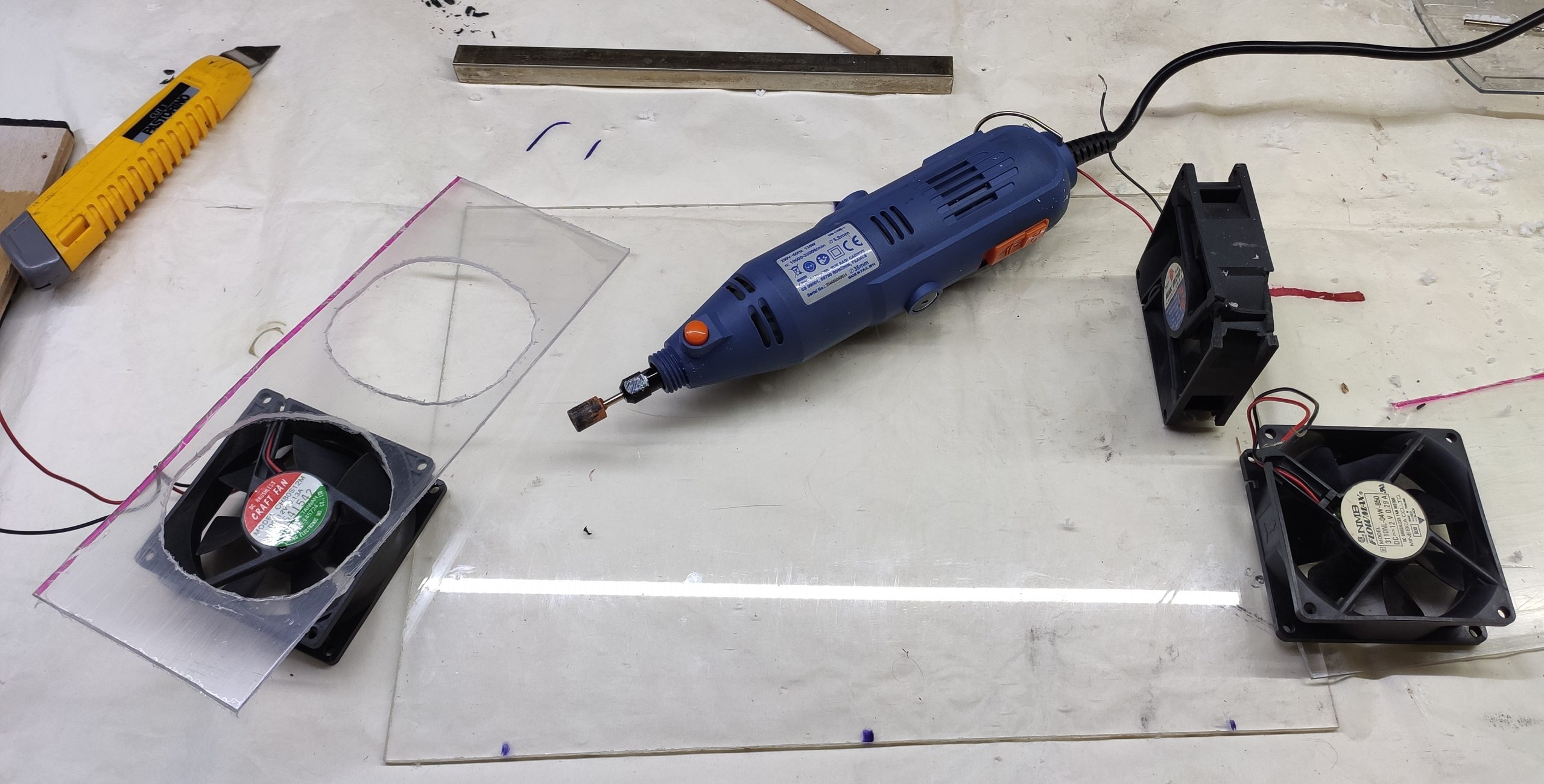

Una volta prese le misure della PS4, ho ritagliato il pannellino in plexiglass ricavando i due supporti delle ventole. Entrambi i supporti misurano 26,5 X 9 cm ed in ciascuno verranno alloggiate due ventoline. Con lâaiuto del trapano multifunzione ho forato i supporti, creando i fori per il passaggio dellâaria soffiata dalle ventoline.

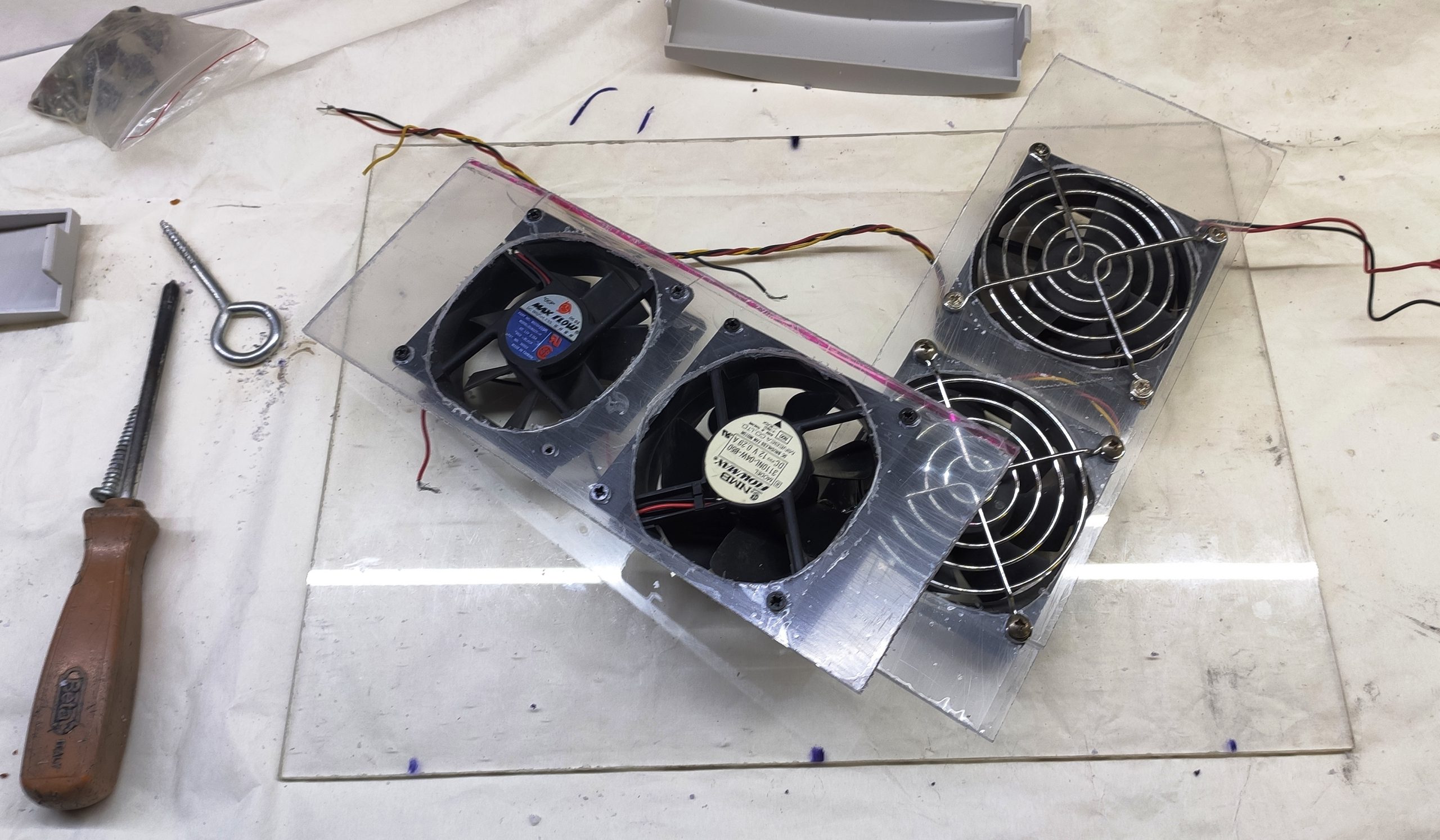

Ventoline fissate ai supporti complete di griglie.
Fase 2: Struttura supporti PS4

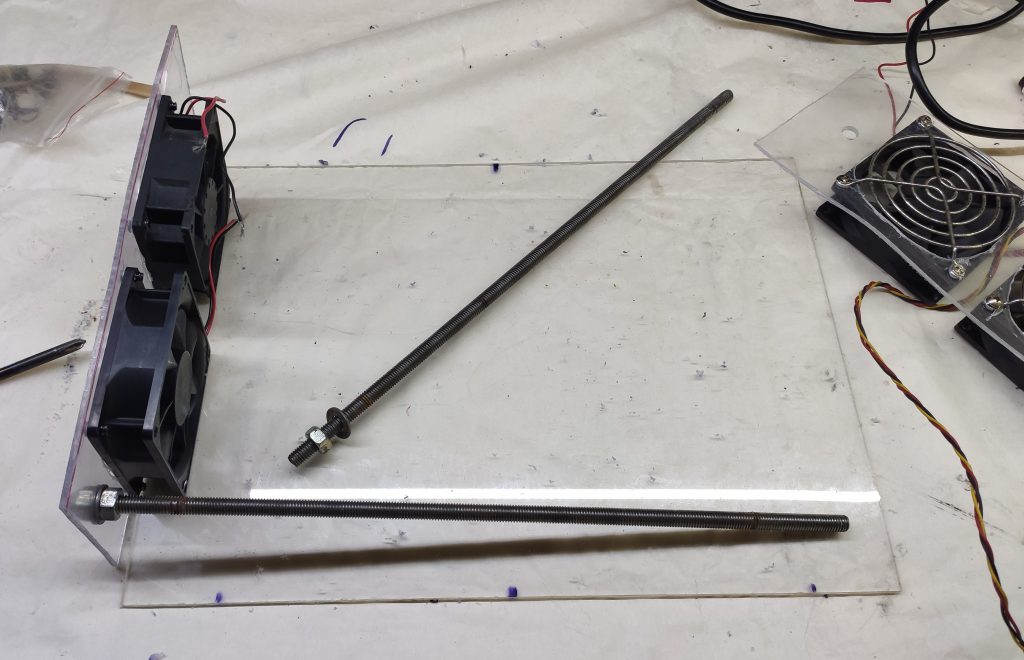

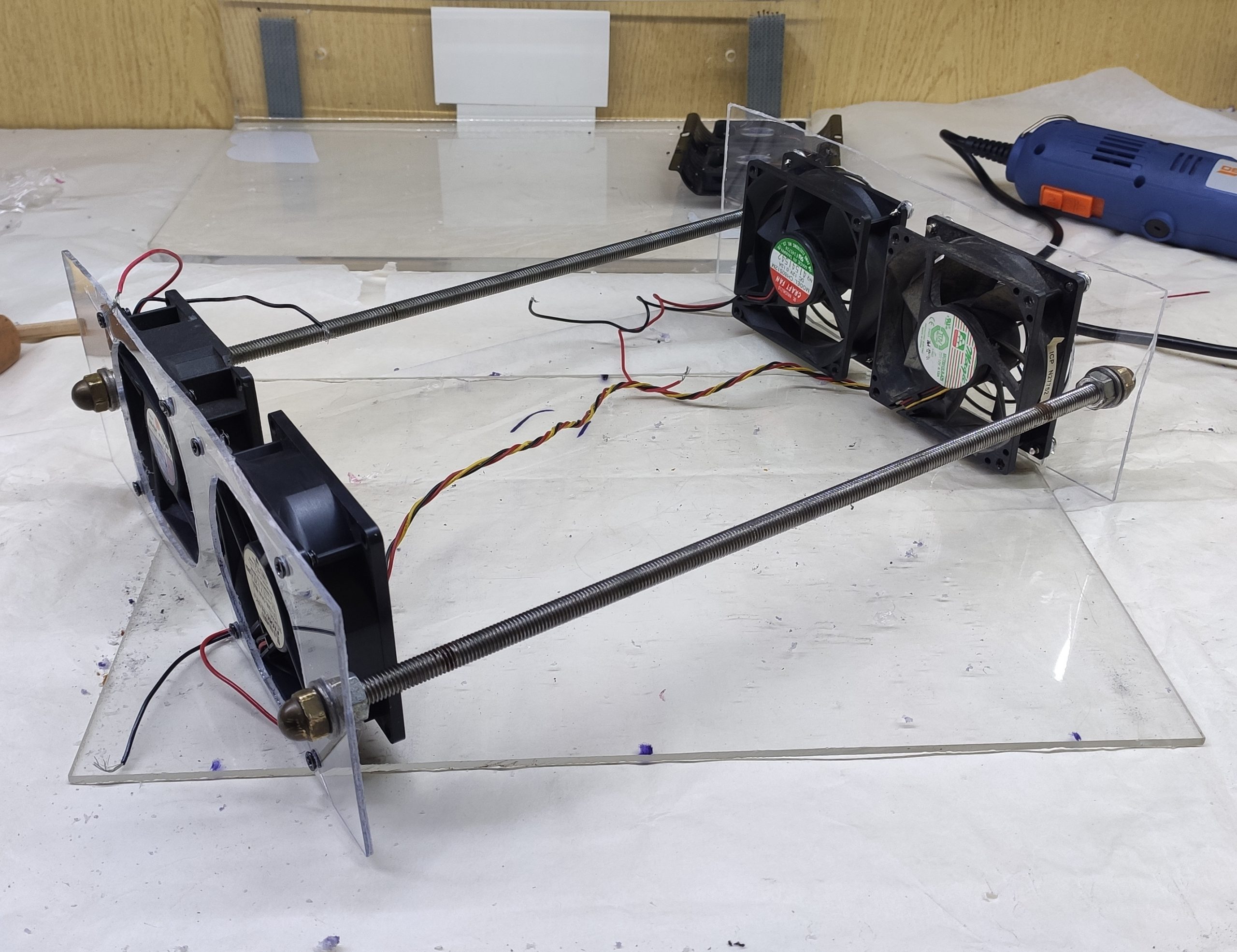

Con delle barre filettate ho creato la struttura per poter sostenere i supporti delle ventole e la PS4. Per poter rispettare la distanza di 27 cm tra un supporto ventole e lâaltro, ho utilizzate due barre filettate lunghe 34 cm.
Le due barre filettate sono state alloggiate a 4,5 cm dalla base dâappoggio dei supporti, in modo tale che sotto la PS4 rimanga lo spazio per far circolare lâaria soffiata dalle ventoline. Allo stesso modo, una volta appoggiata la PS4 sulla base, le ventole poste ai lati della consolle faranno circolare lâaria anche allâinterno della PS4, grazie alle griglie presenti sulla scocca della consolle.

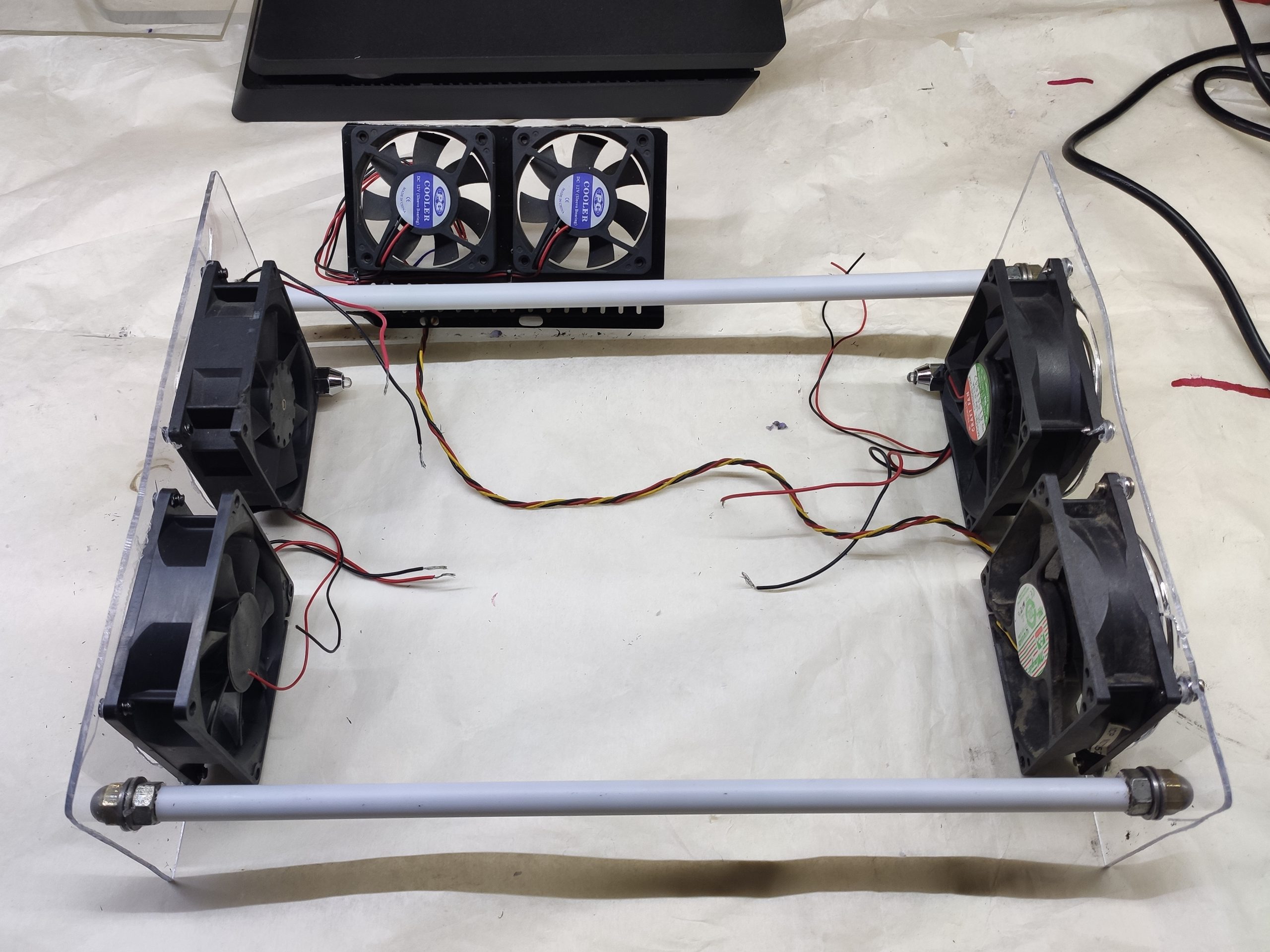

Con un piccolo pezzo di barra filettata ho creato il supporto per sostenere le due ventoline piĂč piccole che verranno posizionate nella parte posteriore della PS4.

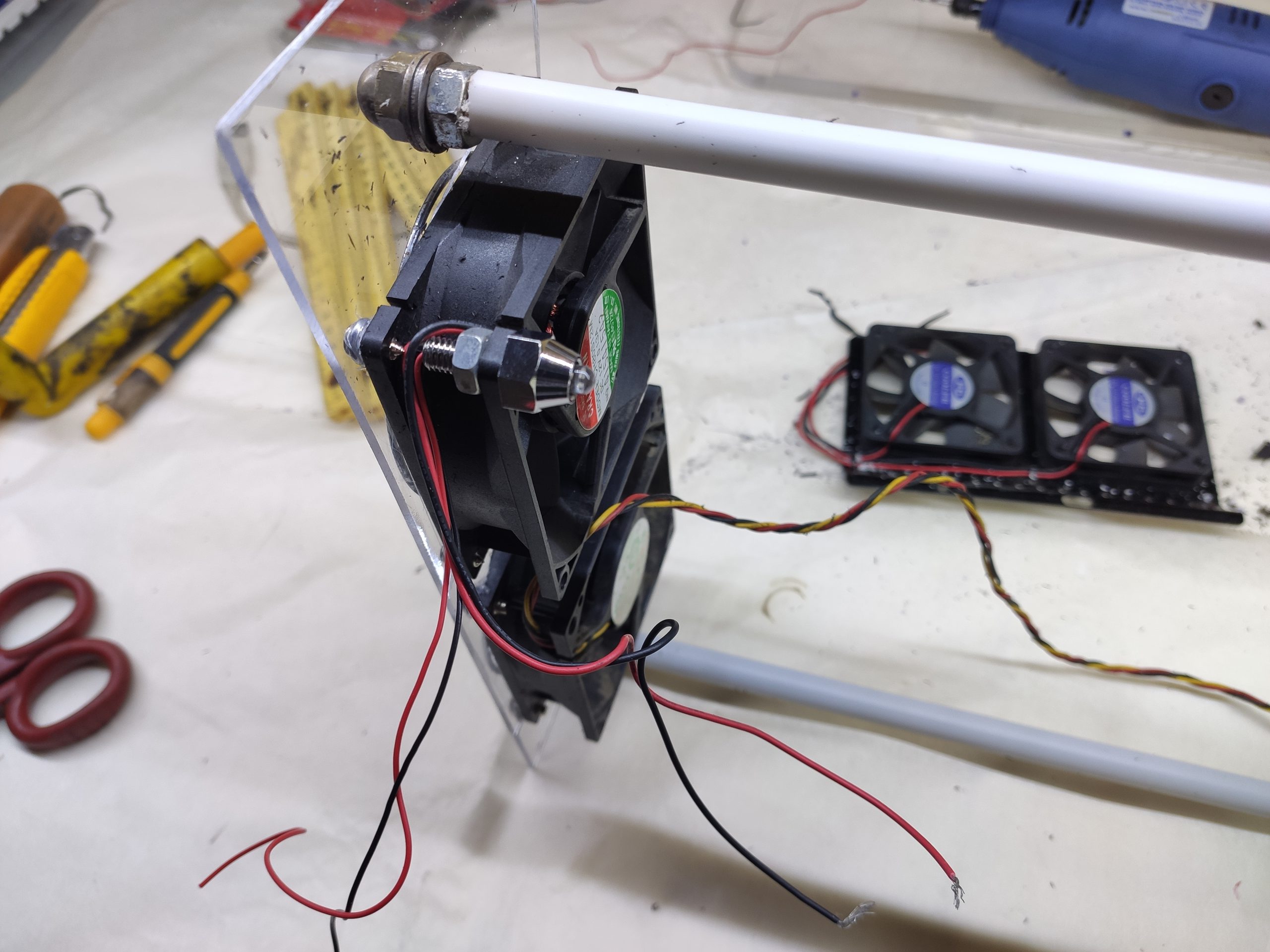

Ho utilizzato due led spia per creare un effetto luminoso sotto la base e allo stesso modo segnalano lâaccensione delle ventoline di raffreddamento. I led sono stati posizionati sfruttando i fori giĂ presenti sulle ventoline.
Fase 3: Collegamenti ventoline e led

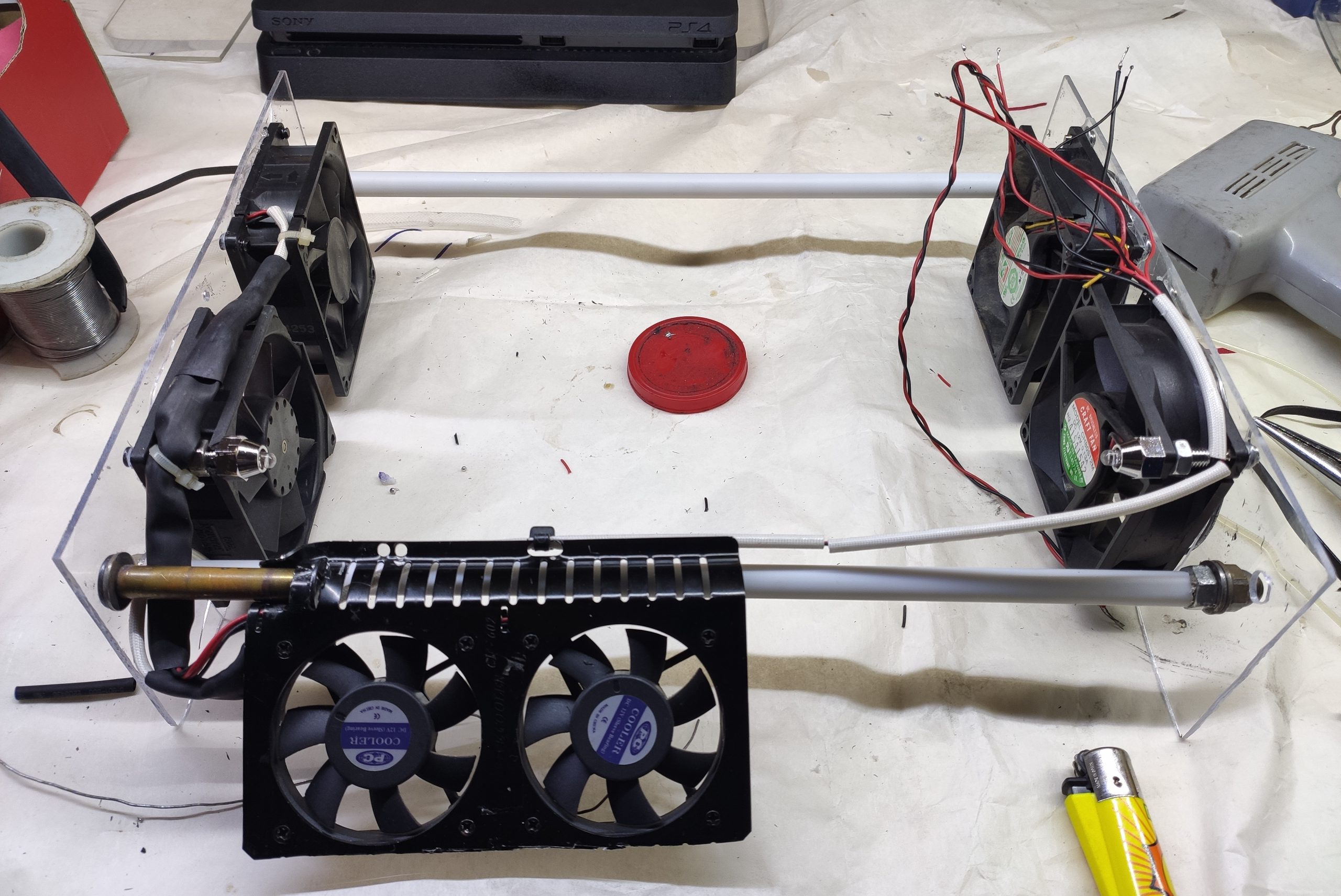

Con la guaina termorestringente ho ricoperto e messo in protezione i fili presenti sulla base di raffreddamento. Con lâausilio di un saldatore a stagno ho saldato i poli delle ventoline e dei led in modo parallelo.

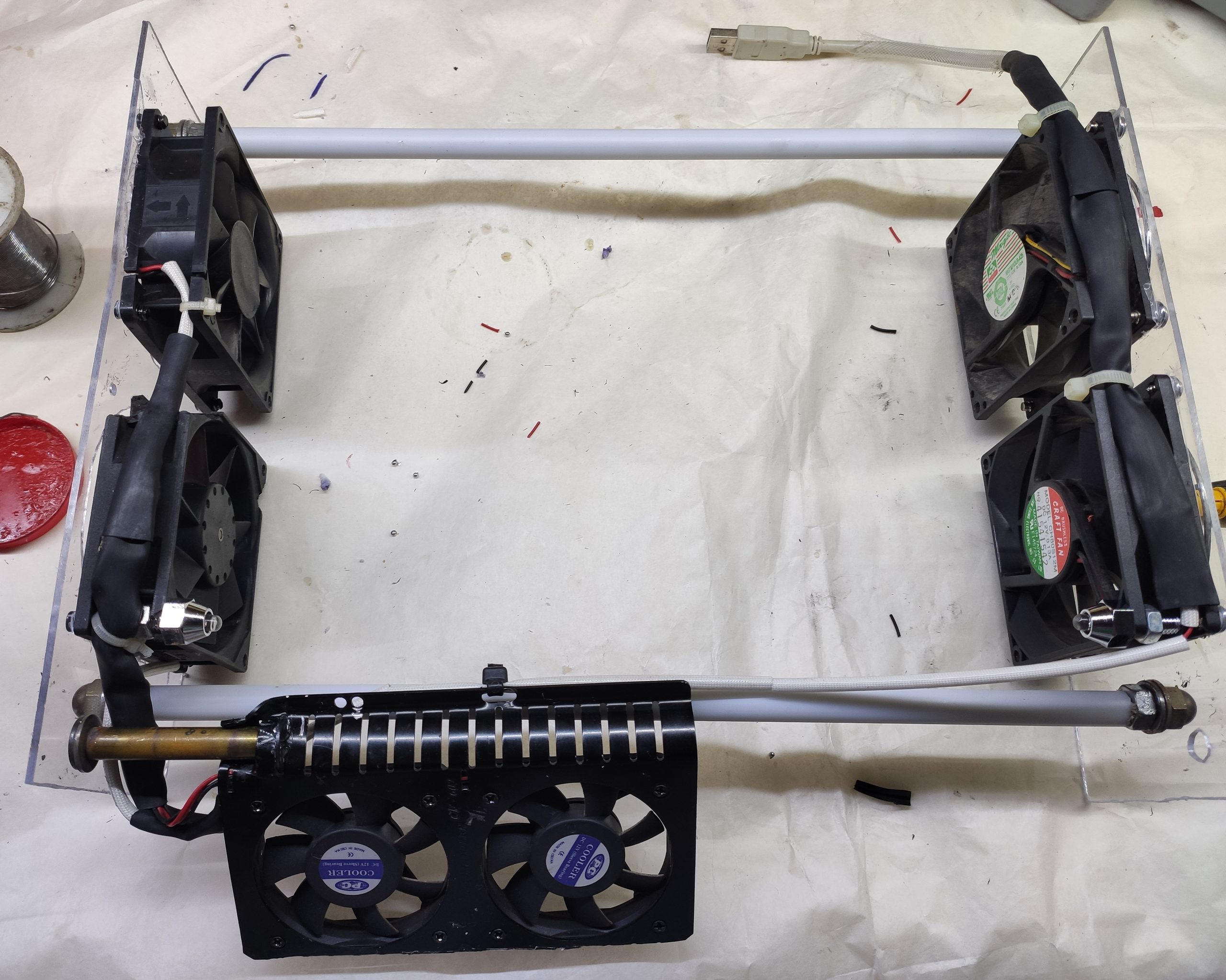

Saldatura spinotto USB e fissaggio cavi nella parte inferiore della base.
Lo spinotto USB verrĂ collegato alla porta USB della PS4 in modo tale che, allâaccensione della consolle, la base di raffreddamento si avvii.

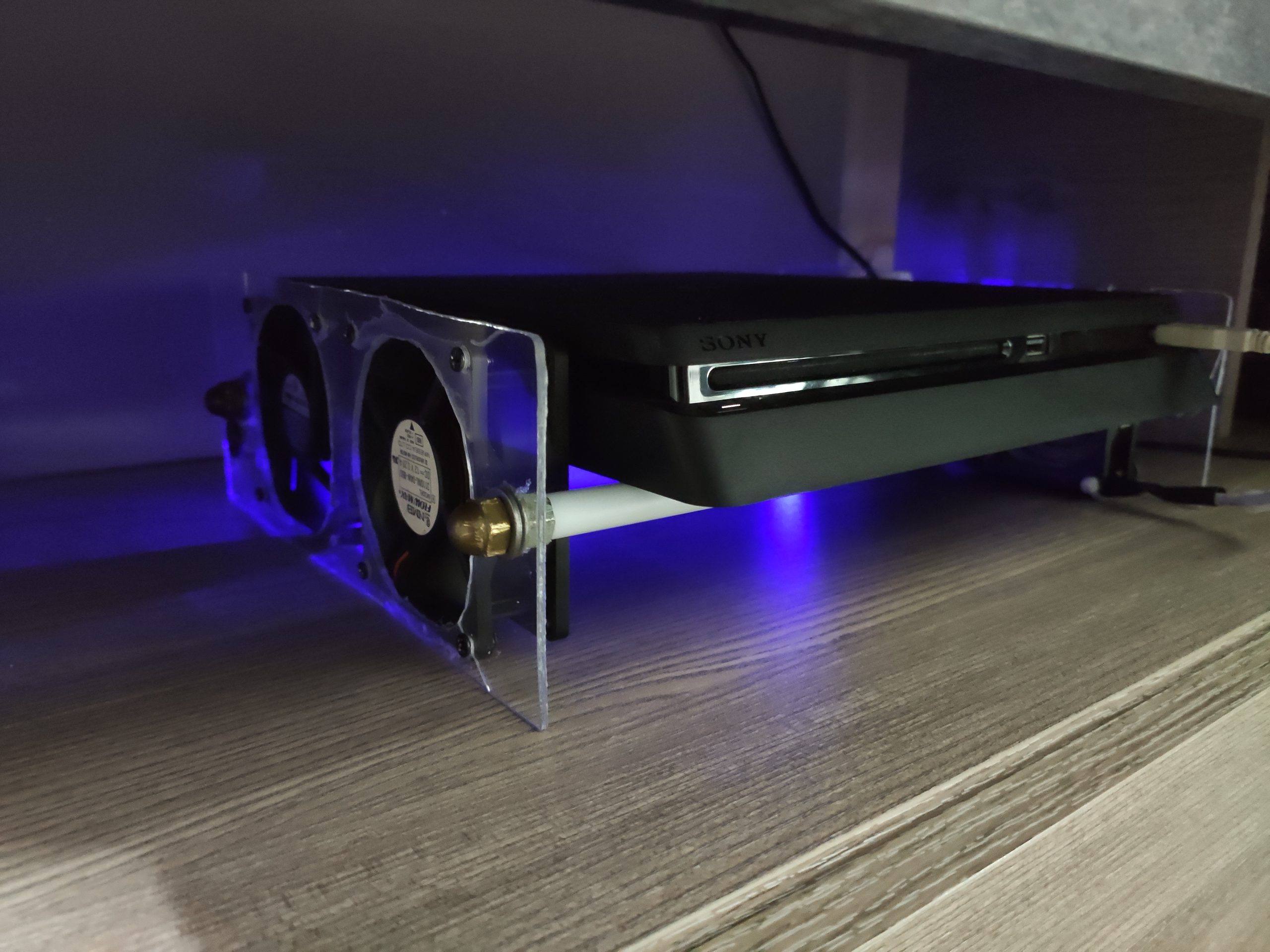

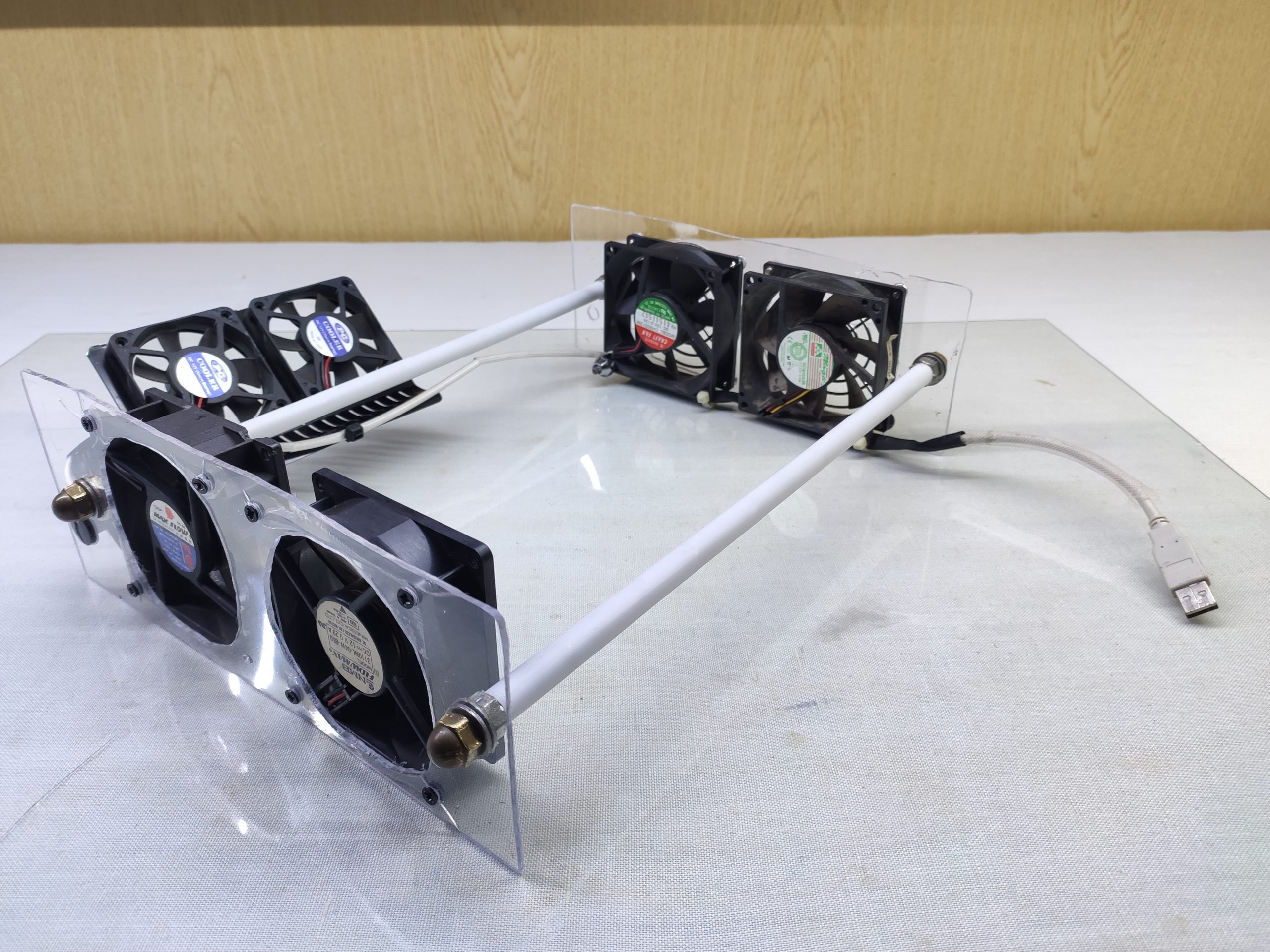

Ed ecco terminata la mia base di raffreddamento PS4 fatta in casa!

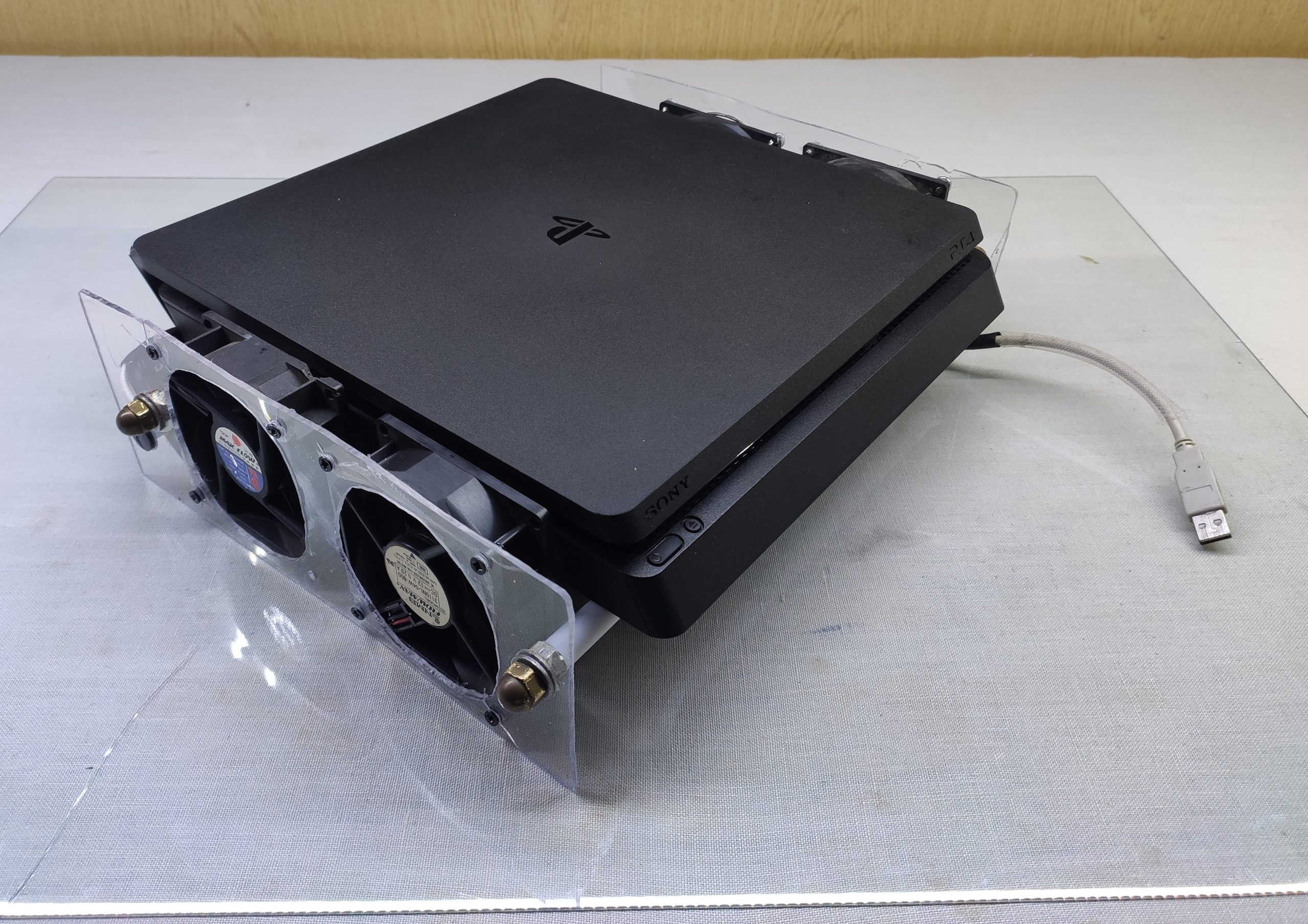

Eccola in funzione! Lâaria viene soffiata verso la consolle dalle ventoline poste sul lato destro e posteriore. Mentre le ventoline poste sul lato sinistro soffiano verso lâesterno il calore.
Silenziosa, efficace, dâeffetto e a costo zero!
